配置过程

SW1配置

1
2
3
4
5
6
7
8
system-view  # 进入系统视图
vlan batch 10  # 创建vlan10
interface GigabitEthernet 0/0/2  # 进入与PC1相连的接口
port link-type access # 开启访问模式
port default vlan 10  # 分配vlan
interface GigabitEthernet 0/0/1  # 进入与SW2相连的接口
port link-type trunk # 开启trunk模式
port trunk allow-pass vlan 10 20 # 允许vlan10、20通过这个trunk端口

SW2配置

1
2
3
4
5
6
7
8
9
10
11
12
system-view  # 进入系统视图
vlan batch 10 20 # 创建vlan10、20
interface GigabitEthernet 0/0/1 # 进入与SW1相连的接口
port link-type trunk # 开启trunk模式
port trunk allow-pass vlan 10 20 # 允许vlan10、20通过这个trunk端口
interface GigabitEthernet 0/0/2 # 进入与SW3相连的接口
port link-type trunk # 开启trunk模式
port trunk allow-pass vlan 10 20 # 允许vlan10、20通过这个trunk端口
interface Vlanif 10  # 进入vlan10
ip address 192.168.3.1 24 # 为vlan10设置IP
interface Vlanif 20  # 进入vlan20
ip address 192.168.6.1 24 # 为vlan20设置IP

SW3配置

1
2
3
4
5
6
7
8
system-view  # 进入系统视图
vlan batch 20  # 创建vlan10
interface GigabitEthernet 0/0/2  # 进入与PC1相连的接口
port link-type access # 开启访问模式
port default vlan 20  # 分配vlan
interface GigabitEthernet 0/0/1  # 进入与SW2相连的接口
port link-type trunk # 开启trunk模式
port trunk allow-pass vlan 10 20 # 允许vlan10、20通过这个trunk端口

测试

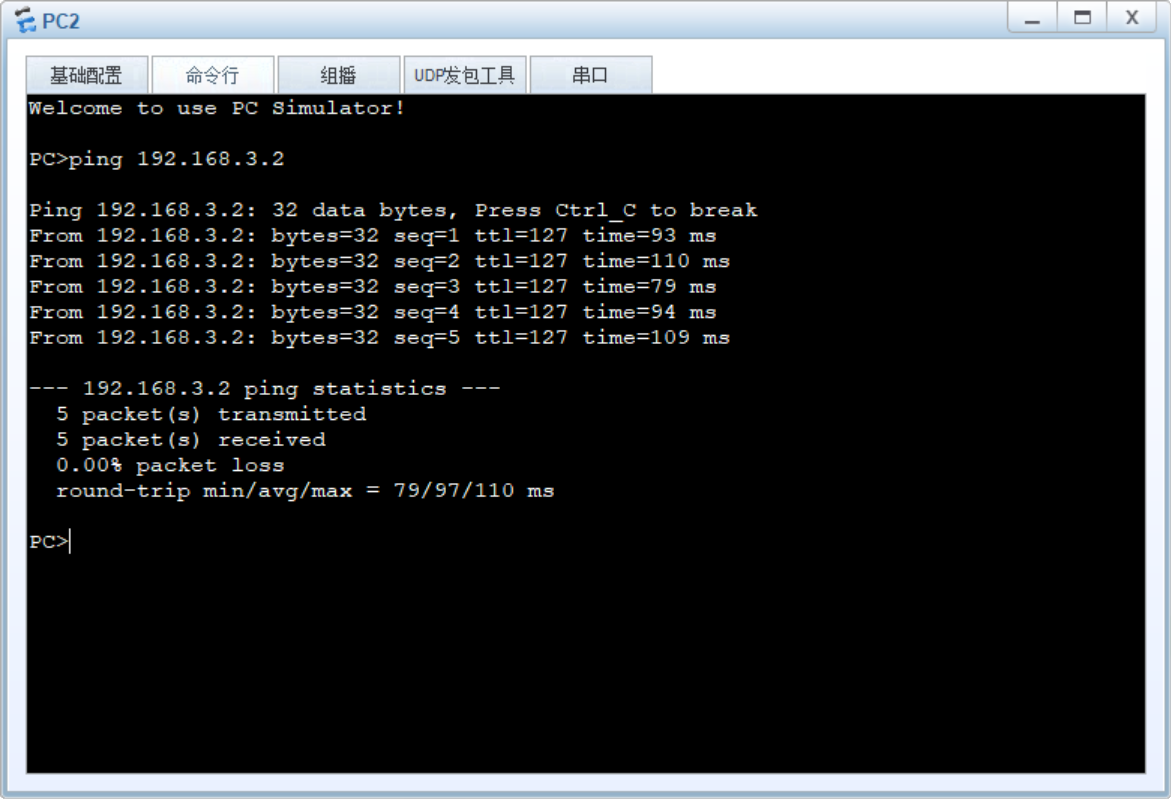

ping
